1 引言

纖維增強聚合物復合材料力學與耐磨性能優異，輕量化、耐久、耐化學腐蝕、絕緣性好，廣泛用于能源、交通、航空、建筑等領域。增強體分為合成纖維與天然纖維，天然纖維可再生、成本低、來源廣、磨損小，可替代碳纖維、玻璃纖維，成為環保輕量化材料的主流方向。但天然纖維親水性強、界面結合差，常需化學改性提升性能。

生命周期評價是評估產品全周期環境影響的標準方法，可量化材料、能源、排放，對比不同體系優劣。天然纖維復合材料的環境表現受纖維來源、提取工藝、表面改性、加工條件顯著影響。本研究統一提取與預處理工藝，對比亞麻、黃麻、紅麻、蔗渣四種纖維增強PLA的環境影響，聚焦纖維種類帶來的差異，為材料選型提供依據。

2 材料與方法

2.1 原材料

四種植物纖維經45天水浸脫膠、梳理、清洗、70℃烘干6h，粉碎至4mm以下。注塑級PLA顆粒50℃烘干5h除水。

2.2 環保處理

采用10%碳酸氫鈉溶液，按纖維：溶液=1:30常溫浸泡10h，沖洗至中性，70℃烘干6h。該處理可去除纖維表面蠟質、木質素、半纖維素，提升界面結合力。

2.3 復合材料制備

纖維與PLA混合后注塑成型，料筒溫度分段控制為165℃、175℃、185℃、190℃，注射壓力90MPa，保壓后冷卻30s脫模。

2.4 生命周期評價目標與范圍

評價四種纖維/PLA體系，功能單位為每千克復合材料，系統邊界為從搖籃到大門（原料采購至成品制造），不包含廢棄處理。采用ReCiPe2016v1.03中點（H）方法，評估氣候變化、土地使用、水資源消耗、酸化、顆粒物、生態毒性、人體毒性、化石能耗等18項指標。

2.5 生命周期清單

數據來自實驗過程與Ecoinvent、AgriBalyse數據庫，涵蓋纖維提取、切割、清洗、烘干、環保處理、PLA干燥、運輸、注塑成型的水、電、物料投入與廢棄物排放。

2.6 敏感性分析

以用電量±20%進行敏感性分析，保持其他參數不變，檢驗環境影響排名穩定性。

3 結果與討論

3.1 整體影響分析

PLA用量一致，環境差異主要來自纖維種類與特性。亞麻/PLA總環境影響最低，蔗渣/PLA最高。黃麻/PLA在陸地酸化、顆粒物、淡水與海洋生態毒性、富營養化指標最高，源于脫膠與清洗產生的氮硫排放。黃麻種植化肥投入高，導致磷、氮排放更高。

3.2 主要類別影響分析

氣候變化、陸地生態毒性、化石能源、致癌/非致癌人體毒性、土地使用是核心指標。

氣候變化：四種體系差異小于1%，黃麻最高，蔗渣最低。

陸地生態毒性：亞麻最低，黃麻高3.63%。

化石能源：蔗渣最低，黃麻最高。

致癌毒性：黃麻最高；非致癌毒性：蔗渣最高。

土地使用：黃麻最高，亞麻最低；蔗渣作為副產物占地影響最小。

3.3 環境熱點

四種復合材料環境影響貢獻占比電力是最大貢獻項，在氣候變化、化石能源、非致癌毒性中占比達69%，陸地生態毒性占比約28%，主要源于印度北部電網以煤炭等化石能源為主。其次為PLA（約占質量75%），第三為碳酸氫鈉處理（平均約20%）。纖維、水、廢棄物貢獻占比均較低。

3.4 纖維專屬環境影響

纖維對氣候變化貢獻小于2%，黃麻排放最高，蔗渣最低。非致癌毒性蔗渣最高、黃麻最低。亞麻因浸洗流程長，水耗與生態毒性偏高；黃麻施肥與占地影響突出；紅麻各項指標均衡；蔗渣為農業副產物，無需單獨耕種，環境影響最低。

3.5 敏感性分析

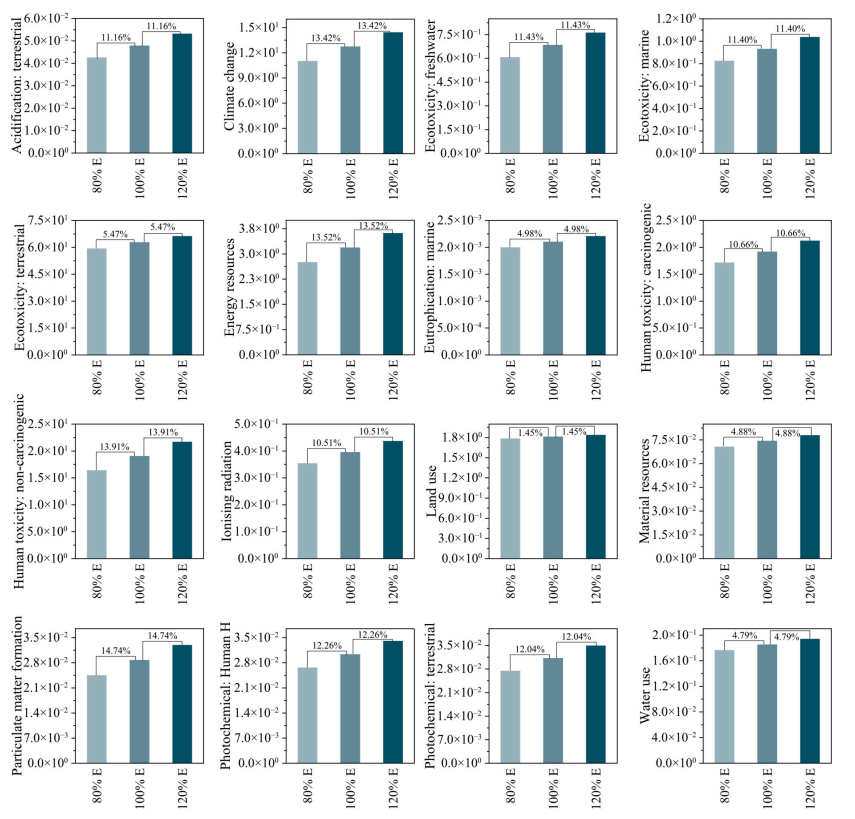

用電量敏感性分析用電量±20%波動時，所有影響類別呈線性變化，四種體系的環境影響排名保持不變，證明結論穩定可靠。

4 結論

本研究采用碳酸氫鈉環保處理亞麻、黃麻、紅麻、蔗渣纖維，注塑制備PLA復合材料，從搖籃到大門開展LCA。

黃麻/PLA在氣候變化、陸地生態毒性、化石能源、致癌毒性、土地使用中排放最高。

蔗渣/PLA全球變暖潛值最低，非致癌人體毒性最高。

電力是最大環境影響來源，占比最高達69%，使用清潔能源可顯著減排。

用電量±20%波動不改變體系排名，結果穩健。

纖維種植、施肥、脫膠、提取方式是造成環境差異的主要原因。

 此文由中國復合材料工業協會搜集整理編譯，部分數據來源于網絡資料。文章不用于商業目的，僅供行業人士交流，引用請注明出處。
