大型風力發電機組對葉片葉根加固提出了越來越嚴苛的要求，行業亟需強度更高、重量更輕、可靠性更強的連接方案。共灌注蝶形楔塊工藝，可大幅提升粘接性能與斷裂韌性，適配新一代風機葉片的制造需求。

一、風機葉根加固的行業背景

當前風機葉片尺寸持續加長、自重不斷增大，葉根連接部位的受力呈指數級增長。作為葉片與輪轂之間的核心承載界面，葉根需要傳遞巨大載荷，且在整機全生命周期內始終保持結構完整。隨著行業向大兆瓦機組升級以提升發電量，葉根加固的工程設計難題愈發關鍵。

現代風機葉片長度普遍突破 80 米，葉根區域應力分布復雜，長期承受交變疲勞載荷。葉片尺寸越大，葉根失效風險越高，因此高強度加固方案是保障機組性能與運行安全的核心剛需。

二、主流葉根加固技術對比

行業內現有多種葉根加固方案（見圖 1），各類方案在結構特性與制造工藝上各有優劣。應用最廣泛的三類方案分別為 T 型螺栓、粘接式葉根預埋件、共灌注一體化預埋件。
盡管三種方案均已成熟應用于大型葉片，但在可制造性、力學性能、長期耐久性能方面各有利弊。

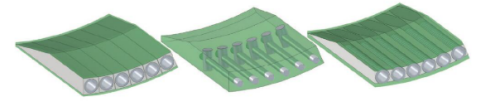

圖1 葉根加固方案（從左至右：粘接式預埋件、T 型螺栓、共灌注預埋件）

1. T 型螺栓方案

T 型螺栓是經過長期驗證、可靠性穩定的成熟技術。在厚重的葉根層合板上垂直鉆孔，穿入張拉螺栓與橫向螺栓實現緊固。
但該方案存在固有短板：螺栓排布間距較大，會造成局部應力集中；為抵抗集中應力，葉根層合板必須大幅加厚，最終導致葉片重量顯著增加。

2. 粘接式葉根預埋件

該方案無需預埋螺栓，是替代 T 型螺栓的技術路線。先將拉擠成型箱體 / 灌注分段型材加工成漸變楔塊結構，在楔塊內部開孔并粘接襯套，再將楔塊 - 襯套整體鋪層整合至葉根層合板中。
相較于 T 型螺栓，其疲勞性能更優、設計靈活度更高；但即便前置嚴格質檢，粘接膠層內部仍存在出現氣孔、缺膠的固有風險。

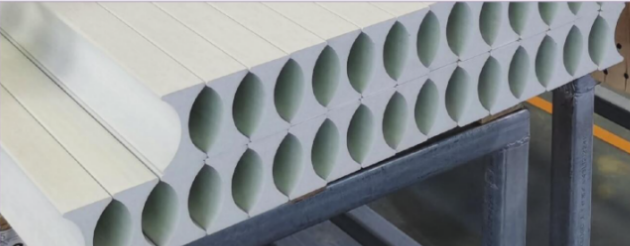

圖2 復合材料風機葉根加固結構

3. 共灌注一體化預埋件（蝶形楔塊方案）

輕量化效果突出，現已廣泛應用于新一代風機。將鋼襯套纏繞玻纖后，搭配拉擠成型蝶形楔塊（見圖 2）或同類楔件一次性灌注成型，整體預埋至葉根內部。
若要避免襯套剪切失效，襯套、拉擠楔塊、葉根層合板三者之間必須具備優異的界面粘接性能。該工藝可形成高強度、高可靠性的一體化連接界面，同時縮小葉根外徑，大幅減少葉片耗材用量，實現減重與降本雙重收益。

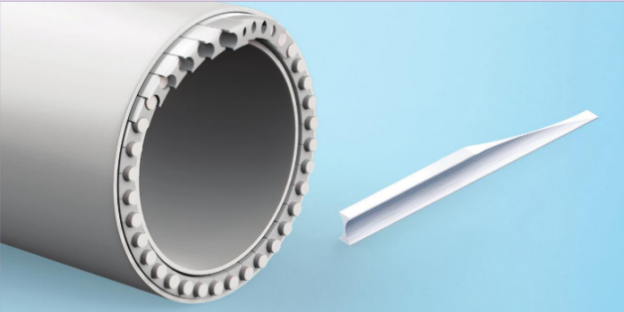

圖3 拉擠成型葉根加固件

蝶形楔塊核心優勢

1.幾何優化，應力均勻傳導
玻纖拉擠蝶形楔塊采用精密定制型面設計，優化葉根全域載荷分布，實現應力高效傳遞，提升整體抗疲勞性能，在保證結構強度的前提下減輕整機重量。

2.界面粘接性能優異，斷裂韌性大幅提升
整套構件一次性灌注成型，蝶形楔塊層合板剛度與周邊葉片基材精準匹配，保障載荷平穩傳遞，形成連續高強度界面，大幅降低極端載荷下開裂、分層失效概率。
層間斷裂韌性（GIC）測試結果可達常規產品的 2~3 倍。

3.工藝穩定性強，適配各類葉片定制需求
工藝波動與成型缺陷更少，產品一致性與材料性能優于其他方案；可適配各類葉片設計與產線工藝，滿足不同機組的定制化運行工況。

圖4 風機專用拉擠葉根加固件

三、蝶形楔塊共灌注工藝技術

共灌注一體化預埋件是葉根加固領域的成熟升級技術，已被多家主機廠應用于葉片 - 輪轂連接關鍵區域加固。
葉片旋轉時，受重力與風載荷作用，葉根連接部位在整機數十年壽命內承受數百萬次循環交變載荷。大量葉根失效案例分析表明，損傷區域普遍存在襯套松動問題，因此高質量、高可靠的二次粘接是葉根 - 輪轂連接成功的關鍵。

多階設計與一體化灌注制造工藝，搭配嚴苛的全過程品控，可與葉片結構無縫融合，整體結構完整性與耐久性能遠超行業標準。

四、技術發展展望

葉根加固技術仍在持續迭代，依托仿真建模、新型材料、自動化制造三大方向研發新一代結構方案，持續提升葉片連接部位的力學性能與運行可靠。
