氧化鋁(Al2O3)是應用最廣泛的氧化物陶瓷之一，兼具優異的機械強度、硬度、熱穩定性和化學惰性。作為防護涂層，它能為航空航天、能源、汽車和海洋工業的零部件提供有效的熱屏障和化學屏障。然而，其固有的脆性和較差的斷裂韌性限制了它在要求機械韌性的結構應用中的功能。本綜述分析了碳納米管(CNT)和石墨烯納米片(GNP)增強等離子噴涂氧化鋁基雜化納米復合涂層，重點探討了支配其性能的工藝-微觀結構-性能關系和冶金機制。

1. 增強體基礎

碳納米管(CNTs)是一維管狀結構，具有極高的抗拉強度(~100GPa)和楊氏模量(~1TPa)。它們通過裂紋橋接、拔出和纖維拉伸機制提高韌性。石墨烯納米片(GNPs)是二維片狀結構，具有高面內強度(~130GPa)和熱導率(~5000W/m?K)。它們改善了阻隔性能，細化了晶粒尺寸，并在摩擦應力下提供固體潤滑作用。

同時使用CNTs和GNPs的雜化增強體可產生協同效益。GNPs充當CNT網絡之間的橋梁以減少團聚，而CNTs分離堆疊的GNPs以防止其重新堆疊。這種組合實現了多方向載荷傳遞和更好的應力分布，從而獲得更優異的微觀結構均勻性和多功能性能（如圖1）。

圖1.(a)氧化鋁的性能；(b)氧化鋁的應用

2. 關鍵制備技術

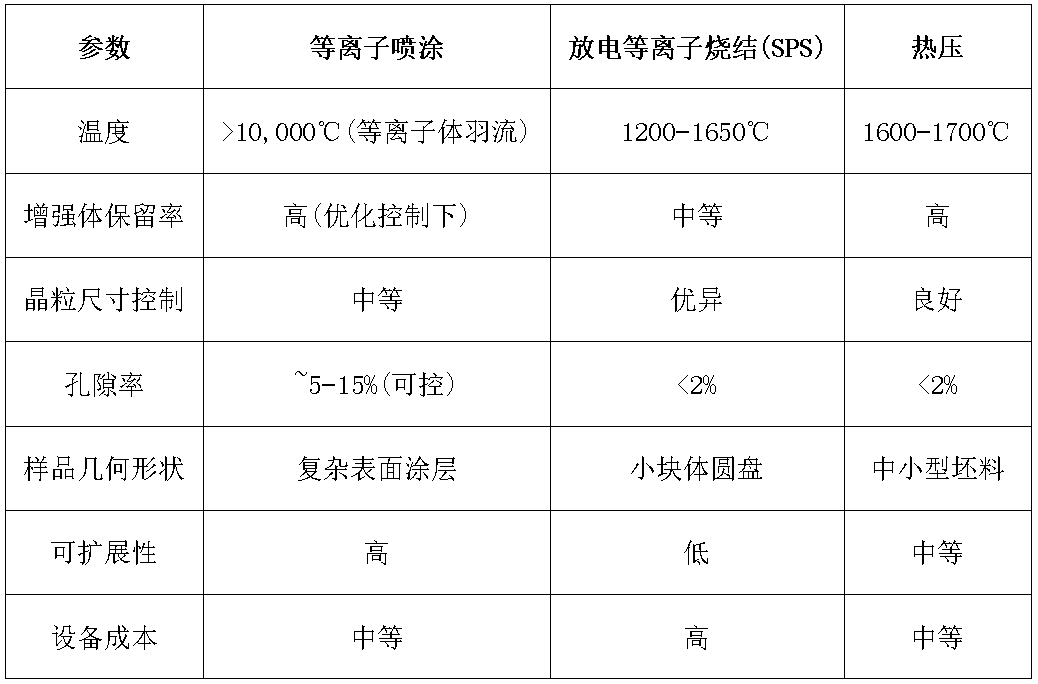

對于納米復合涂層，噴霧干燥是制備原料粉末的主要方法，可生產具有定制粒徑和形貌的球形顆粒。三種主要的塊體和涂層制備技術對比：

 等離子噴涂在涂層制備方面具有獨特優勢，能夠在復雜基體上實現高通量沉積。它包括將粉末注入高溫等離子體羽流中，粉末在其中熔化并加速，撞擊基體后形成扁平粒子(splats)。扁平粒子的堆疊形成最終的層狀涂層結構。

3. 等離子噴涂雜化涂層性能

3.1 扁平粒子層面的改性

在傳統等離子噴涂氧化鋁中，扁平粒子形狀不規則，以飛濺型形貌為主，特征為存在裂片、裂紋和不完全鋪展。這些缺陷源于氧化鋁的高熔點、差潤濕性以及等離子噴涂過程特有的極快凝固速率（如圖2所示）。碳基納米結構（碳納米管CNTs和石墨烯納米片GNPs）的引入，通過影響液滴熔化、鋪展動力學和凝固動力學，顯著改變了扁平粒子的形成過程。

采用原位納米壓痕和高分辨率顯微鏡的系統研究表明，添加CNTs和GNPs可將扁平粒子形貌從不規則形態轉變為更均勻的盤狀薄片。GNPs的存在促進了液滴撞擊過程中的快速橫向熱傳遞，最大限度減少了邊緣過早凝固，實現了完全徑向鋪展；CNTs則憑借其纖維狀幾何形態嵌入扁平粒子內部，增強了扁平粒子與基體表面的錨定作用。當兩者復合使用時，表現出協同效應：相互抑制對方的團聚傾向，與單一增強體體系相比，獲得了更高比例的充分鋪展扁平粒子。定量分析顯示，盤狀扁平粒子的占比從純氧化鋁的不足50%提升至CNT-GNP雜化體系的75%以上。據推測，均勻的盤狀扁平粒子不僅能形成致密的微觀結構，還能與基體形成更強的結合力。

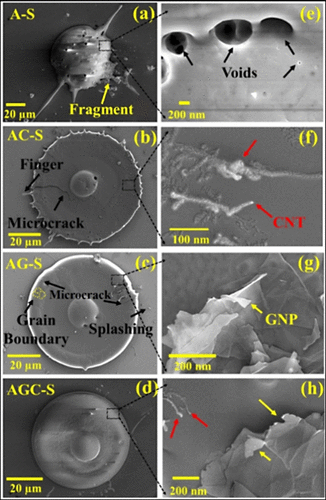

 圖2.(a-d)扁平粒子結構對CNT/GNP增強體的依賴性；(e-h)顯示嵌入納米增強體的高倍圖像

扁平粒子層面的定量改進總結如下：

3.2 力學和摩擦學性能

塊體雜化涂層的維氏硬度為 1100?1300HV，而純氧化鋁為 850?950HV。斷裂韌性從～3.5?4.0 MPa?m1/2提高到 5.0?5.7 MPa?m1/2，提高了近一倍。這歸因于互補的增韌機制：CNTs提供裂紋橋接和拔出，而GNPs使裂紋偏轉并形成曲折的路徑。

在干滑動條件下，純氧化鋁的摩擦系數(CoF)為0.4?0.45。雜化涂層將摩擦系數降低至0.18?0.22，磨損體積損失減少93.25%。這是由于形成了自潤滑富碳摩擦膜，其中CNTs充當納米滾子，GNPs提供平面剪切。優化的增強體組成為 1wt% CNT與 0.5wt% GNP復合。

在海洋腐蝕環境中，CNTs 和 GNPs 不僅充當固體潤滑劑，還促進形成穩定的摩擦膜以抵抗離子侵蝕和機械磨損，使雜化涂層保持 0.09?0.10 的穩定摩擦系數（純氧化鋁為0.24）。在 300℃ 高溫下，所有涂層的摩擦系數均有所上升：純氧化鋁升至 0.62，雜化涂層升至約 0.3，但相對改善幅度保持一致，對應摩擦系數降低近 50%，且雜化涂層的磨損損失比純氧化鋁低 6 倍（詳見圖3）。

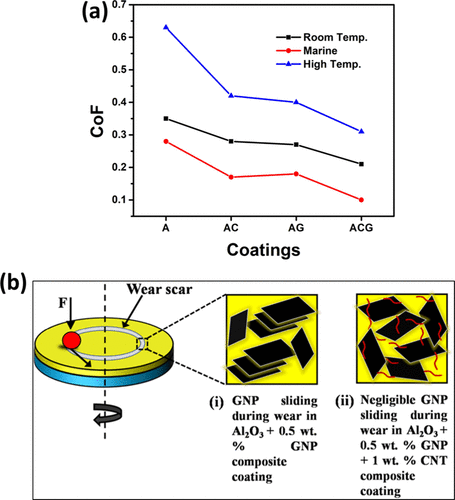

圖3.(a)不同滑動條件下的摩擦系數值；(b)摩擦系數降低機制示意圖

3.3 耐腐蝕性能

純等離子噴涂氧化鋁涂層由于存在連通孔隙，腐蝕電流密度 (i_corr) 為 10-5?10-6A/cm2。雜化涂層將腐蝕電流密度降低至 ～10-7A/cm2，降低了近一個數量級，并使腐蝕電位正移 200?300mV。GNPs形成不滲透屏障，產生曲折的擴散路徑，而 CNTs 填充微孔隙并橋接裂紋，封閉了電解質傳輸通道。

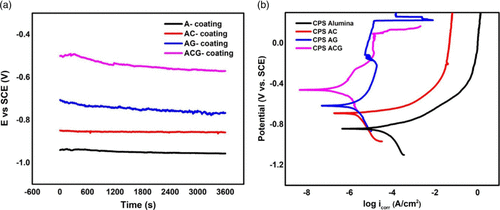

圖4.(a)開路電位；(b)涂層的動電位極化曲線

3.4 膜應用

等離子噴涂雜化膜對亞甲基藍和其他有機污染物的截留效率 >98%，而純氧化鋁膜為 75?85%。它們在污染-清洗循環后還能恢復 ～97%的初始通量（純氧化鋁 <90%），這得益于更光滑的親水性表面和增強的機械耐久性。

4.結論與未來展望

雜化 CNT/GNP 增強體解決了等離子噴涂氧化鋁涂層固有的局限性，包括脆性、孔隙率和弱層間結合。定量改進包括硬度最高提高約 60%，結合強度提高近5倍，以及斷裂韌性、耐磨性和腐蝕防護性能的顯著提升。這些涂層在重型機械、化工、航空航天和環境過濾應用中顯示出變革性潛力。

未來研究應聚焦于：

(1)數據驅動的工藝優化：利用機器學習最大限度地減少納米增強體的熱降解并最大化層間結合。

(2)結構化分級界面：通過懸浮等離子噴涂形成分離的增強體網絡。

 長期可靠性評估：在循環極端條件下驗證其在航空航天和能源領域的應用性。
