增強熱塑性管道（RTPs）正逐步成為鋼制管道的有力替代方案，兼具耐腐蝕性、輕量化、快速安裝、內壁光滑抗結垢等優勢，且有望降低全生命周期成本。這些特性使RTPs在能源輸送、水務分配和化工處理等對可靠高效解決方案需求迫切的行業中日益受到關注。本文概述了RTP系統，重點探討了計算建模在推動RTP設計與鑒定方面的作用，同時強調結構健康監測（SHM）是保障其長期可靠性的關鍵技術。本文還提出了在苛刻服役環境下改進鑒定流程、實現數字化集成及驗證耐久性的路徑，這些因素對RTP的行業規?；瘧?yīng)用至關重要。

1 RTP結構與組成材料

RTP通常由三層核心結構組成，分別為熱塑性內襯層、螺旋纏繞增強層和外防護層，可根據實際應用需求增加額外層以提升壓力等級、耐溫性、抗?jié)B透性能或抗沖擊性能。RTP一般為非粘結或半粘結體系，層間可發生相對滑移，這與通過層間熔合實現全粘結的熱塑性復合管道（TCPs）存在本質區別。如圖1所示，該圖清晰展示了RTP的三層結構及其各自的主要功能、各層典型材料選擇，以及RTP成卷運輸和現場鋪設的場景，直觀體現了其柔性和快速安裝的核心優勢。

圖1 （a）內襯層、增強層和外防護層及其主要功能示意圖；（b）各層典型材料選擇橫截面圖；（c）RTP成卷及現場鋪設示意圖，展示其柔性和快速安裝優勢

增強層作為RTP的主要承載結構，由高強度材料制備，其選擇取決于力學、化學和環境性能要求。碳纖維具有優異的比剛度和比強度，適用于高壓和輕量化敏感場景，但生產成本較高且縱向壓縮性能較差；玻璃纖維是中等服役條件下的高性價比選擇，但易發生堿性降解且疲勞抗性較低；芳綸纖維拉伸強度高，疲勞和抗沖擊性能優異，適用于動態載荷系統，但對紫外線輻射敏感；鋼增強體絕對承載能力高，但在含硫化氫的酸性環境中需進行嚴格的腐蝕防護。圖2為RTP中最常用增強材料的拉伸強度-密度阿什比圖，直觀對比了不同增強材料的比強度特性，為材料選型提供了量化參考。

圖2  RTP中最常用增強材料的拉伸強度-密度阿什比圖

內襯和外防護層均采用熱塑性聚合物，其選擇由輸送介質類型、壓力和溫度要求共同決定。聚乙烯（PE）和交聯聚乙烯（PEX）成本效益高，適用于通用場景；聚酰胺11/12（PA-11/12）具有良好的耐化學性和柔韌性；聚偏氟乙烯（PVDF）和聚苯硫醚（PPS）可耐受高溫，其中PPS最高使用溫度達290℃，且對腐蝕性化學介質具有優異的抵抗能力；熱塑性聚氨酯（TPU）與聚苯硫醚（PPS）在寬溫度范圍內均表現出優異的強度。

2 設計規范與制造工藝

2.1行業標準

RTP的結構性能和力學完整性由一套完整的行業標準體系規范，其中API Specification 15S是可卷繞RTP系統最直接相關的標準。API Recommended Practice 17B、API Specification 17J和API Specification 17K則提供了柔性管道設計原則的補充指導。

2.2制造工藝

1）RTP采用連續多層結構制造工藝：內襯擠出采用傳統管道擠出工藝，嚴格控制熔體溫度和冷卻速率。

2）增強層處理工藝：

螺旋帶纏繞/纖維纏繞：最常用工藝，生產效率高。

激光輔助帶纏繞：提升工藝控制精度和層間粘結質量。

編織：替代增強結構，編織角決定軸向和環向剛度。

3）拉擠成型：用于全熱塑性復合管道的高通量制造。

3 運行與環境載荷下的失效模式

RTP在全生命周期內承受多種載荷工況，不同階段的載荷類型對應不同的控制機制和失效模式，其復雜的相互作用是影響RTP長期服役可靠性的關鍵因素。RTP 全生命周期失效模式分類，如表1所示。

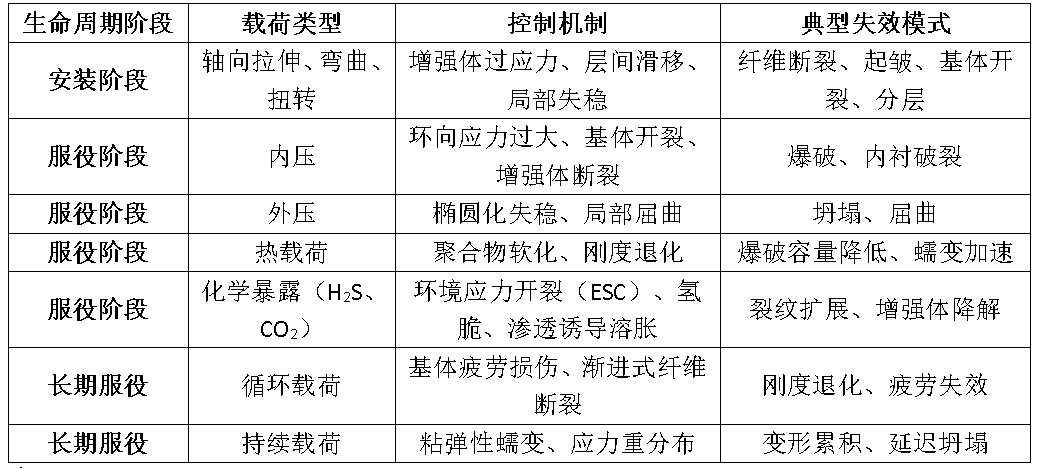

表1 RTP 全生命周期失效模式分類

4 計算建模方法

計算建模是RTP設計與性能預測的核心工具，能夠有效降低全尺寸測試成本并揭示復雜的失效機制。

對于鋼增強體，半解析模型基于多層厚壁圓筒理論擴展，同時考慮周圍熱塑性基體的粘彈性行為；有限元方法則包括彈塑性連續體模型和嵌入單元技術，能夠準確模擬鋼增強體的塑性變形和復合材料的協同承載行為。對于纖維增強體，多尺度建模方法將微觀纖維行為與宏觀結構響應關聯，本構模型涵蓋超彈性公式、粘彈性（齊納模型、沙佩里模型）和粘塑性（佩日納模型）定律，機器學習代理模型也正成為高效的替代方案。

熱塑性內襯和外防護層表現出復雜的非線性、時間和溫度依賴性行為，需要采用合適的本構模型進行描述。線彈性和彈塑性模型適用于初步分析；粘彈性和粘塑性模型能夠捕捉蠕變、應力松弛和率相關塑性；三網絡模型（TNM/TNV）能夠準確描述高密度聚乙烯（HDPE）等半結晶熱塑性材料的力學行為；損傷耦合模型（CDM）則考慮了材料的漸進式降解過程。

界面行為是影響RTP整體性能的關鍵因素，對于半粘結RTP，采用內聚力區建模（CZM），通過雙線性牽引-分離定律描述層間分層行為；對于非粘結RTP，采用接觸-摩擦公式，即帶彈性粘滯段的庫侖模型，準確捕捉層間滑移現象。

5 結構健康監測（SHM）

RTP的損傷往往從內部開始，常規外部檢測難以發現，結構健康監測（SHM）技術能夠?qū)崿F(xiàn)早期損傷檢測和主動維護，是保障RTP長期安全運行的關鍵。如圖3所示，該圖展示了原位和非原位SHM技術在RTP各層中的應用場景，為監測方案設計提供了直觀參考。

圖3 原位和非原位SHM技術在RTP各層中的應用示意圖

RTP的關鍵SHM技術包括：

1）射線檢測：X射線/γ射線成像檢測孔隙、裂紋和纖維錯位。

2）電磁檢測：渦流、漏磁和毫米波成像用于導電部件檢測。

3）超聲/聲發射：導波和聲發射技術檢測微裂紋和分層。

4）光學檢測：嵌入式光纖布拉格光柵（FBGs）和分布式光纖傳感器實現原位應變監測。

5）電學檢測：阻抗法和壓阻傳感皮膚實現實時損傷檢測。

6 結論與未來展望

RTP已展現出作為鋼制管道輕量化、耐腐蝕替代方案的巨大潛力，尤其在酸性服役和海洋工程應用中具有顯著優勢。然而，目前RTP技術仍面臨制造工藝專有化、統一標準缺失、長期性能數據匱乏以及層間相互作用復雜等挑戰，制約了其更廣泛的行業應用。

未來RTP技術的發展將聚焦于多個方向：開發具有更優熱、化學和疲勞性能的先進熱塑性配方和纖維增強體；融合基于物理的模擬與數據驅動方法的混合建模技術，提升預測精度和效率；優先開展界面表征和斷裂力學測試，深入理解層間失效機制；將嵌入式SHM技術集成到數字孿生框架中，實現全生命周期的實時監測和預測性維護；通過制造商、運營商和標準組織的協作，建立統一的鑒定程序和共享性能數據庫。解決這些挑戰將是RTP發展成為下一代管道基礎設施成熟、標準化、數字化解決方案的關鍵。
