碳纖維因其卓越的比強(qiáng)度、比模量、低密度以及優(yōu)異的耐磨和耐腐蝕性能，已成為先進(jìn)制造領(lǐng)域的革命性材料。聚酰胺6（PA6）作為重要的工程塑料，其性能和應(yīng)用范圍隨技術(shù)進(jìn)步不斷拓展。將碳纖維與PA6復(fù)合，可結(jié)合兩者優(yōu)勢(shì)制備出高強(qiáng)、輕質(zhì)、耐腐蝕的新型材料，在汽車、航空航天、醫(yī)療器械等領(lǐng)域具有廣闊應(yīng)用前景，同時(shí)對(duì)環(huán)境保護(hù)和可持續(xù)發(fā)展具有重要意義。

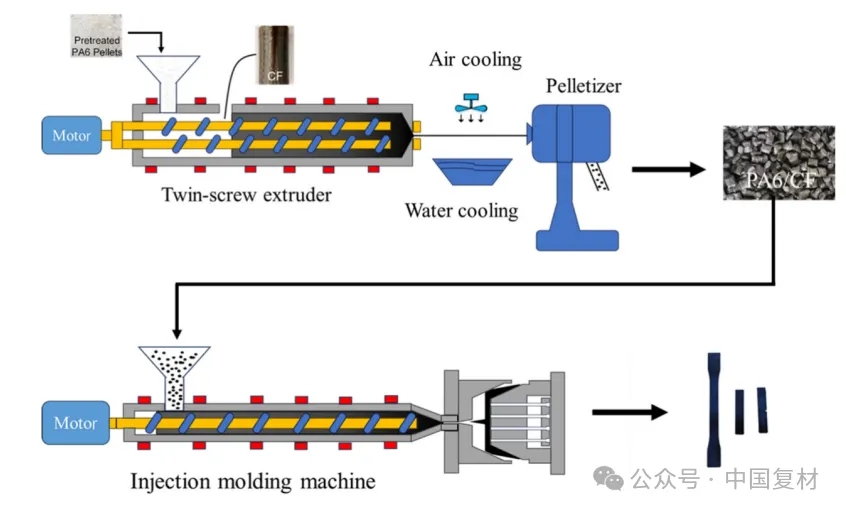

本研究系統(tǒng)探討了不同碳纖維類型（T300和T700）及含量對(duì)PA6復(fù)合材料力學(xué)性能的影響。實(shí)驗(yàn)采用T300和T700兩種12K碳纖維（分有上漿劑和無(wú)上漿劑兩種狀態(tài)），通過(guò)雙螺桿擠出機(jī)與PA6共混造粒，經(jīng)注塑成型制備試樣。碳纖維實(shí)際含量通過(guò)熱重分析測(cè)定，范圍從約10wt%至30wt%不等。

力學(xué)性能測(cè)試結(jié)果表明，碳纖維的加入顯著提升了PA6的拉伸強(qiáng)度、彎曲強(qiáng)度和彎曲模量。純PA6的拉伸強(qiáng)度約為70MPa，彎曲強(qiáng)度約100MPa，彎曲模量?jī)H2.4GPa。當(dāng)添加約30wt%的T300碳纖維時(shí)，復(fù)合材料拉伸強(qiáng)度達(dá)到166MPa，較純PA6提高236.6%；彎曲強(qiáng)度達(dá)224MPa，提高229.6%；彎曲模量達(dá)14.6GPa，為純PA6的6倍。對(duì)于缺口沖擊強(qiáng)度，雖然碳纖維的加入較純PA6有所降低，但隨著纖維含量增加呈現(xiàn)上升趨勢(shì)，最高可達(dá)7.18kJ/m2。

對(duì)比T300和T700兩種纖維發(fā)現(xiàn)，T700增強(qiáng)復(fù)合材料的整體性能優(yōu)于T300。這主要?dú)w因于T700具有更高的原絲強(qiáng)度和模量，且在加工過(guò)程中纖維長(zhǎng)度保持更好。值得注意的是，上漿劑對(duì)兩種纖維的影響存在差異：對(duì)于T300，上漿處理能改善纖維與基體的界面結(jié)合，使復(fù)合材料性能優(yōu)于無(wú)分T300；而對(duì)于T700，由于其表面光滑且本身性能優(yōu)異，上漿處理與未上漿處理樣品的性能差異不明顯。

微觀形貌分析通過(guò)掃描電鏡觀察了沖擊斷口。純PA6斷口呈現(xiàn)較多褶皺，而復(fù)合材料斷口隨纖維含量增加變得粗糙，出現(xiàn)更多纖維拔出和裂紋偏轉(zhuǎn)現(xiàn)象。纖維與PA6基體的界面浸漬效果良好，樹(shù)脂能有效包裹纖維，這有利于載荷傳遞。隨著纖維含量增加，纖維間接觸和交互作用增強(qiáng)，部分纖維發(fā)生聚集和纏結(jié)。

纖維長(zhǎng)度分布研究采用熱重分析后的殘?zhí)窟M(jìn)行顯微觀察，結(jié)果顯示纖維長(zhǎng)度近似呈高斯分布，主要分布在100-300μm范圍，且存在超過(guò)500μm的超長(zhǎng)纖維。有趣的是，雖然纖維含量增加導(dǎo)致纖維平均長(zhǎng)度因螺桿剪切作用而減小，但力學(xué)性能仍持續(xù)提升，表明在此范圍內(nèi)纖維含量對(duì)性能的影響權(quán)重高于纖維長(zhǎng)度。T700纖維在基體中的保留長(zhǎng)度普遍長(zhǎng)于T300，這也是其性能更優(yōu)的原因之一。

熱性能分析顯示，碳纖維的加入對(duì)PA6的熱分解溫度影響不大，初始分解溫度約為403°C，最大分解溫度約470°C，但能提高殘?zhí)柯手良s28%。差示掃描量熱分析表明，碳纖維作為異相成核劑增加了成核位點(diǎn)，提高了結(jié)晶溫度（從181.4°C升至約185°C），加速了結(jié)晶速率；但同時(shí)阻礙了晶體生長(zhǎng)，導(dǎo)致結(jié)晶度從純PA6的44.83%下降至約30%。

綜上所述，本研究證實(shí)碳纖維是PA6的高效增強(qiáng)體，在約30wt%含量時(shí)可獲得最優(yōu)的綜合力學(xué)性能。T700碳纖維因更高的固有強(qiáng)度和更好的長(zhǎng)度保持率而表現(xiàn)出更優(yōu)的增強(qiáng)效果。適當(dāng)?shù)睦w維長(zhǎng)度分布、良好的界面結(jié)合以及纖維取向是獲得高性能的關(guān)鍵因素。該研究為高性能碳纖維增強(qiáng)聚酰胺6復(fù)合材料的制備和應(yīng)用提供了理論指導(dǎo)和實(shí)踐參考。
