01拉擠成型工藝概述

復合材料拉擠成型工藝技術是一種先進的生產方法，主要用于生產玻璃纖維、碳纖維等增強

材料的制品。該技術始于1948年的美國，用于制造具有恒定截面FRP（纖維增強塑料）型材，

并在全世界得以發展推廣。其優點在于生產效率高、制品質量穩定、成本低等。隨著科技的不斷

進步，該技術在過去的幾十年中得到了快速發展，并逐漸實現了工業化生產。

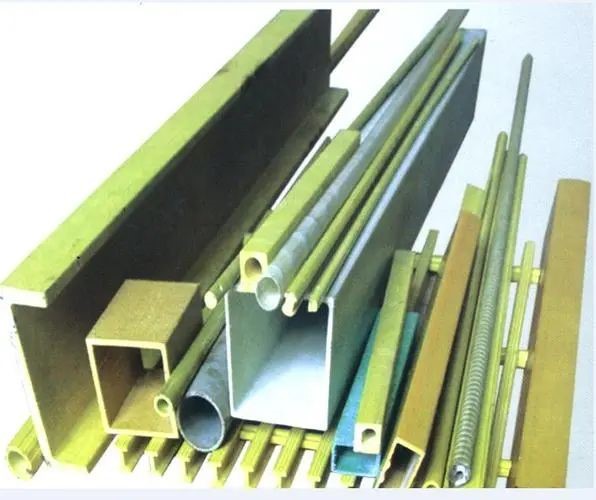

拉擠型材廣泛應用于電氣設備、耐腐蝕部件、建筑工程、運輸行業及軍事等領域，目前正處

在高速發展的階段。拉擠成型從理論上可以生產出任意長度的制品，典型的拉擠線速度為0.2~

1.5m/min，快速成型速率可以達到4m/min以上，并且可以同時生產多件產品，從而極大地提

高了成型效率，適用于大批量生產；此外，生產過程可以完全實現自動化控制，產品截面形狀實

現系列化與標準化，顯著降低了復合材料制品質量的離散性，性能穩定；纖維含量高，最高可達

80%，由于成型時纖維在張力作用下充分展直，纖維性能可以得到充分發揮，縱向力學性能突出

，原材料利用率也可達到95%以上。

02拉擠成型工藝發展

我國拉擠玻璃鋼成型工藝的研究開始并不算晚。1968年北京二五一廠以拉擠法生產了玻璃鋼

管,1974 年拉制出了槽形玻璃鋼型材,1982年拉制出體操器材雙杠、高低杠的橫杠，并試制成功以

酚醛樹脂為基體的機電槽楔。

70年代武漢工業大學以拉擠法生產了小直徑園截面拉桿與接收天線。以上產品都是采用國產

樹脂和玻璃纖維原料,自己摸索的工藝技術與裝備研究開發的拉擠技術。

自1985 年以來,從外洋引進拉擠成型玻璃鋼生產線30 多條,關于單元還結合生產現實,消化吸收

外洋技術自行設計、加工生產線70條,全國拉擠玻璃鋼成型總生產能力近3萬余噸。

90年代初,石油天然氣總公司湖北沙市鋼管廠與秦皇島耀華玻璃鋼廠以引進技術與自行研制相

結合,開發生產石油開采抽油桿,遭到石油部門的認可,已用于現實生產。我國拉擠玻璃鋼業迎來了

第一個春天,大小拉擠廠紛紛建立,開始研制用拉擠法生產玻璃鋼門窗型材。

03拉擠成型工藝流程

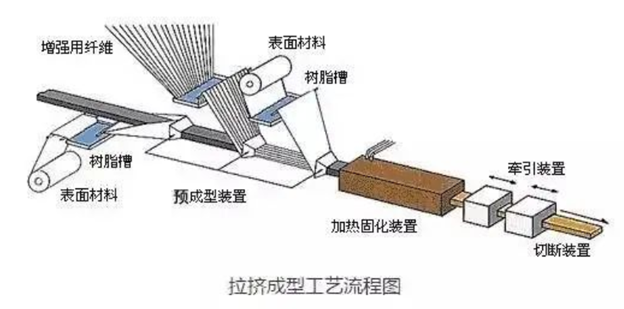

3.1拉擠成型典型工藝流程

玻璃纖維粗紗排布——浸膠——預成型——擠壓模塑及固化——牽引——切割——制品

無捻粗紗從紗架引出后，經過排紗器進入浸膠槽浸透樹脂膠液，然后進入預成型模，將多余

樹脂和氣泡排出，再進入成型模凝膠、固化。固化后的制品由牽引機連續不斷地從模具拔出，最

后由切斷機定長切斷。在成型過程中，每道工序都可以有不同方法：如送紗工序，可以增加連續

纖維氈，環向纏繞紗或用三向織物以提高制品橫向強度；牽引工序可以是履帶式牽引機，也可以

用機械手；固化方式可以是模內固化，也可以用加熱爐固化；加熱方式可以是高頻電加熱，也

可以用熔融金屬（低熔點金屬）等。

拉擠工藝用原材料

①樹脂基體：在拉擠工藝中，應用最多的是不飽和聚酯樹脂，約占本工藝樹脂用量的90以上

，另外還有環氧樹脂、乙烯基樹脂、熱固性甲基丙烯酸樹脂、改性酚醛樹脂、阻燃性樹脂等。

②增強材料：拉擠工藝用的增強材料，主要是玻璃纖維及其制品，如無捻粗紗、連續纖維氈

等。為了滿足制品的特殊性能要求，可以選用芳綸纖維、碳纖維及金屬纖維等。不論是哪種纖維，

用于拉擠工藝時，其表面都必須經過處理，使之與樹脂基體能很好的粘接。

③輔助材料：拉擠工藝的輔助材料主要有脫模劑和填料。

3.2拉擠成型設備組成

① 增強材料傳送系統：如紗架、氈鋪展裝置、紗孔等。

② 樹脂浸漬：直槽浸漬法最常用，在整個浸漬過程中，纖維和氈排列應十分整齊。

③ 預成型：浸漬過的增強材料穿過預成型裝置，以連續方式謹慎地傳遞，以便確保它們的

相對位置，逐漸接近制品的最終形狀，并擠出多余的樹脂，然后再進入模具，進行成型固化。

④ 模具：模具是在系統確定的條件下進行設計的。根據樹脂固化放熱曲線及物料與模具的摩擦

性能，將模具分成三個不同的加熱區，其溫度由樹脂系統的性能確定。模具是拉擠成型工藝中最

關鍵的部分，典型模具的長度范圍在0.6~1.2m之間。

 ⑤ 牽引裝置：牽引裝置本身可以是一個履帶型拉出器或兩個往復運動的夾持裝置，以便確保

連續運動。

⑥ 切割裝置：型材由一個自動同步移動的切割鋸按需要的長度切割。

3.3拉擠成型工藝操作注意事項

成型模具的作用是實現坯料的壓實、成型和固化。模具截面尺寸應考慮樹脂的成型收縮率。模

具長度與固化速度、模具溫度、制品尺寸、拉擠速度、增強材料性質等有關，一般為600～1200

mm。

模腔光潔度要高以減少摩擦力，延長使用壽命，易于脫模。通常用電加熱，對高性能復合材料

采用微波加熱。模具入口處需有冷卻裝置，以防膠液過早固化。浸膠工序主要掌握膠液相對密度

(黏度)和浸漬時間。其要求和影響因素與預浸料相同。

固化成型工序主要掌握成型溫度、模具溫度分布、物料通過模具的時間(拉擠速度)，這是拉擠

成型工藝的關鍵工序。在拉擠成型過程中，預浸料穿過模具時產生一系列物理的、化學的和物理

化學的復雜變化，迄今仍不很清楚。

大體上講按照預浸料通過模具時的狀態，可把模具分成三個區域。增強材料以等速穿過模具，

而樹脂則不同。在模具入口處樹脂的行為近似牛頓流體，樹脂與模具內壁表面處的黏滯阻力減緩了

樹脂的前進速度，并隨離模具內表面距離的增加，逐漸恢復到與纖維相當的水平。

預浸料在前進過程中，樹脂受熱發生交聯反應，黏度降低，黏滯阻力增加，并開始凝膠，進入

凝膠區，逐漸變硬，收縮并與模具脫離。樹脂與纖維一起以相同的速度均勻向前移動。在固化區受

熱繼續固化，并保證出模時達到規定的固化度。固化溫度通常大于膠液放熱峰的峰值，并使溫度、

凝膠時間和牽引速度相匹配。預熱區溫度應較低，溫度分布的控制應使固化放熱峰出現在模具中部

靠后些，脫離點控制在模具中部。

三段的溫差控制在20～30℃，溫度梯度不宜過大。還應考慮固化反應放熱的影響。通常三個區

域分別用三對加熱系統來控溫。

牽引力是保證制品順利出模的關鍵。牽引力的大小取決于產品與模具間的界面剪應力。剪應力

隨牽引速度的增加而降低，并在模具的入口處、中部和出口處出現三個峰值。

入口處的峰值是由該處樹脂的黏滯阻力產生的。其大小取決于樹脂黏性流體的性質、入口處溫度

及填料含量。在模具內樹脂黏度隨溫度升高而降低，剪應力下降。隨著固化反應的進行，黏度及剪應

力增加。第二個峰值與脫離點相對應，并隨牽引速度的增加，大幅度降低。第三個峰值在出口處，是

制品固化后與模具內壁摩擦而產生的，其值較小。

牽引力在工藝控制中很重要。要使制品表面光潔，則要求脫離點處的剪應力(第二個峰值)小，并

且盡早脫離模具。牽引力的變化反應了制品在模具中的反應狀態，并與纖維含量、制品形狀和尺寸、

脫模劑、溫度、牽引速度等有關。

拉擠成型是復合材料成型工藝中的一種特殊工藝，其優點是：

①生產過程完全實現自動化控制，生產效率高；

②拉擠成型制品中纖維含量可高達80%，浸膠在張力下進行，能充分發揮增強材料的作用，產品

強度高；

③制品縱、橫向強度可任意調整，可以滿足不同力學性能制品的使用要求；

④生產過程中無邊角廢料，產品不需后加工，故較其它工藝省工，省原料，省能耗；

⑤制品質量穩定，重復性好，長度可任意切斷。

04復合材料拉擠成型工藝技術的應用

復合材料拉擠成型工藝技術在各個領域得到了廣泛應用，以下是幾個主要應用領域：

1. 航空航天領域：復合材料具有輕質、高強度的特點，因此在航空航天領域得到了廣泛應用。采用

復合材料拉擠成型工藝技術可以制備出高質量的航空航天器零部件，如機翼、機身等。

2. 汽車領域：汽車領域是復合材料拉擠成型工藝技術的重要應用領域之一。采用該技術可以制備出

輕量化、高強度的汽車零部件，如車架、車身等，從而提高汽車的性能和燃油經濟性。

3. 建筑領域：在建筑領域，復合材料拉擠成型工藝技術主要用于制備玻璃纖維增強混凝土等建筑材料

。這些材料具有輕質、高強度、耐腐蝕等特點，可以大大提高建筑物的安全性和使用壽命。

4. 其他領域：除了上述領域，復合材料拉擠成型工藝技術還在石油化工、電子電氣等領域得到廣泛

應用。例如，采用該技術可以制備出高質量的管道、容器等產品，用于石油化工領域；同時也可以制備出

輕質、高強度的電路板等產品，用于電子電氣領域。

此文由中國復合材料工業協會搜集整理編譯，部分數據來源于網絡資料。文章不用于商業目的，僅供行業人士交流，引用請注明出處。
